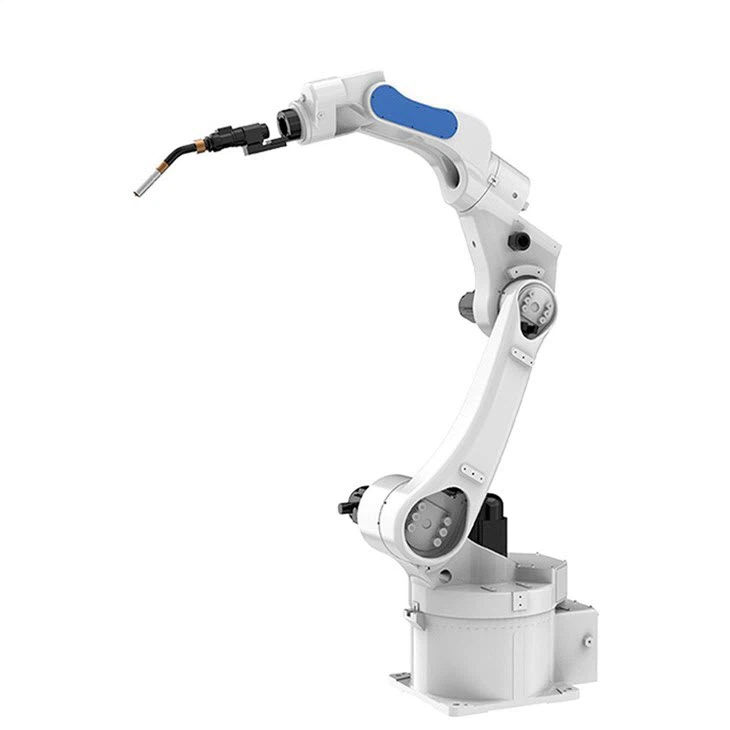

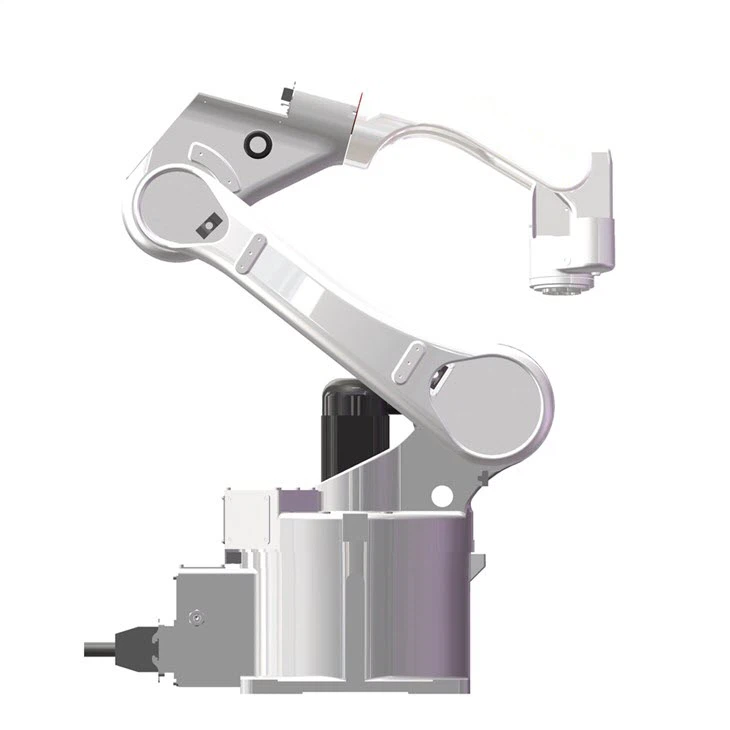

Automatizēta loka un punktmetināšanas robotsvira-RJH605E

Brīvības pakāpe

6

Slodze Max./Rated

5kg

Maksimālais darba rādiuss

1441 mm

Atkārtota pozicionēšanas precizitāte

±0,06 mm

Kustību diapazons

J1

±150 grādi

J2

-145 grāds/+60 grāds

J3

+30 grāds/+270 grāds

J4

±120 grādi

J5

-110 grāds/+140 grāds

J6

±360 grādi

Nominālais ātrums

J1

2,58rad/s, 148 grādi/s

J2

2,58rad/s, 148 grādi/s

J3

2,58rad/s, 148 grādi/s

J4

3,93rad/s, 225 grādi/s

J5

3,93rad/s, 225 grādi/s

J6

3,93rad/s, 225 grādi/s

Maksimālais ātrums

J1

3,87rad/s, 222 grādi/s

J2

3,87rad/s, 222 grādi/s

J3

3,87rad/s, 222 grādi/s

J4

5,89rad/s, 337,5 grādi/s

J5

5,89rad/s, 337,5 grādi/s

J6

5,89rad/s, 337,5 grādi/s

Pieļaujamais inerces moments

J6

0.035kg.m2㎏㎡

J5

0,3 kg㎡

J4

0,3 kg㎡

Pieļaujamais griezes moments

J6

15 Nm

J5

35 Nm

J4

35 Nm

Lietojumprogrammu vide

Temperatūra

0-45 grāds

Humedad

20%-80%

Otros

Izvairieties no saskares ar uzliesmojošu, sprādzienbīstamu vai kodīgu gāzi un šķidrumu un turiet tālāk no elektroniskā trokšņa avotiem (plazmas).

Mācību piekariņa kabeļa garums

8m

Korpusa-skapja savienojuma līnijas garums

5m

I/O parametrs

Priedes: ieeja 32 tapas, izeja 31 tapa (vadības kabīnes trauksmes gaisma aizņem 1 kontaktu)

Signāla līnija rezervēta

/

Pneimatiskā caurule

/

Akumulatora ietilpība

2.5KVA

Nominālā jauda

2KW

Nominālais spriegums

Vienfāzes maiņstrāva 220V 50HZ

Nominālā strāva

10.8A

Robota rokas aizsardzības līmenis

IP50

Elektrisko skapju aizsardzības līmenis

IP50

Uzstādīšanas metode

Uz zemes, otrādi kulons, sānu kulons

Elektriskā skapja izmērs

640 mm (W) × 460 mm (G) × 620 mm (A) — vertikāli
