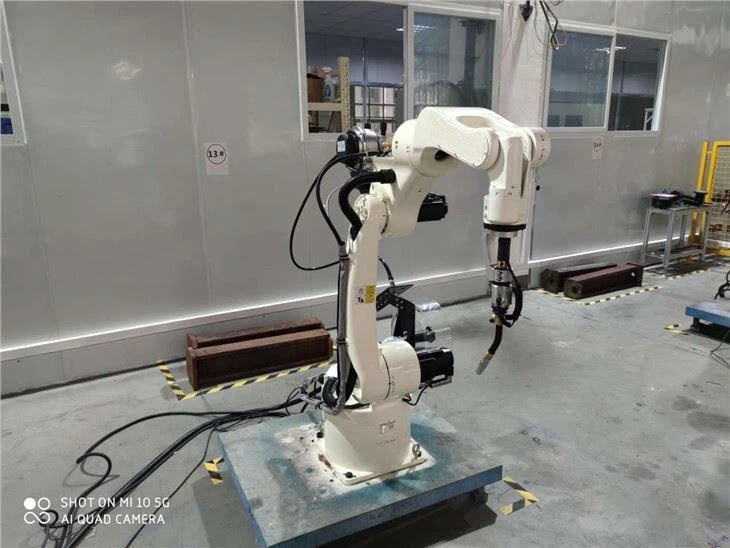

RJH615 robotu metināšanas sistēma
·Metināšanas robots ar lietderīgo slodzi 15kg, darba rādiuss 2000mm
· Doba struktūra integrē visus vadus robota rokas iekšpusē
· Plaši izmanto automobiļu detaļu, metāla loksnes, tērauda konstrukciju metināšanai
Apraksts
Tehniskie parametri
Ievads robotu metināšanas sistēmā
HCNC-Group robotizētā metināšanas sistēma sastāv no metināšanas robotiem, pozicionieriem, metināšanas armatūras, automatizētām ražošanas līnijām, elektroniskām vadības sistēmām utt. To galvenokārt izmanto auto detaļu un virsbūves metināšanas ražošanā, trenažieru un sporta aprīkojuma metināšanas ražošanā, kā arī metināšanā. metāla mēbeļu ražošana.
Automatizētās robotizētās metināšanas sistēmas galvenais process ir:
1. Sagataves salikšana manuāli, pēc tam metināšanas roboti metina secīgi. Pēc tam vispārējās montāžas metināšanas sagatave tiks pārvietota uz montāžas darbstaciju caur transportēšanas veltņu galdu, un roboti savāks un paletēs montāžas detaļas.
2. Transmisijas un transmisijas struktūra ir vienkārša, kas ir izdevīga, lai uzlabotu sagataves aprites atkārtotas pozicionēšanas precizitāti un efektivitāti;
3. Izmantojot automātiskos ķermeņus, var maksimāli garantēt metināšanas kvalitāti un uzlabot ražīgumu.
Metināšanas robota parametrs
| Modelis | RJH615 | |
| Brīvības pakāpe | 6 | |
| Slodze Max./Rated | 15 kg | |
| Maksimālais darba rādiuss | 2000 mm | |
| Atkārtota pozicionēšanas precizitāte | ±0,05 mm | |
| Kustību diapazons | J1 | ±165 grādi |
| J2 | -175 grāds/+75 grāds | |
| J3 | -15grāds / +260 grāds | |
| J4 | ±170 grādi | |
| J5 | ±180 grādi | |
| J6 | ±400 grādi | |
| Maksimālais ātrums | J1 | 220 grādi /s,3,84rad/s |
| J2 | 200 grādi /s, 3,49rad/s | |
| J3 | 220 grādi /s,3,84rad/s | |
| J4 | 330 grādi /s,5,75rad/s | |
| J5 | 420 grādi /s,7,33rad/s | |
| J6 | 600 grādi /s, 10,47rad/s | |
| Pieļaujamais inerces moments | J6 | 1 kg㎡ |
| J5 | 2,2 kg | |
| J4 | 2,8 kg | |
| Pieļaujamais griezes moments | J6 | 32 Nm |
| J5 | 52 Nm | |
| J4 | 60 Nm | |
| Lietojumprogrammu vide | Temperatūra | 0 grāds -45 grāds |
| Humedad | 20%-80% | |
| Otros | Izvairieties no saskares ar viegli uzliesmojošu vai kodīgu gāzi un šķidrumu, Izvairieties no elektroniskā trokšņa (plazmas) | |
| Mācību piekariņa kabeļa garums | 8m | |
| Korpusa-skapja savienojuma līnijas garums | 6m | |
| I/O parametrs | Pins: 31Pin ieeja (NPN), 30Pin izeja (NPN); | |
| Signāla līnija rezervēta | / | |
| Pneimatiskā caurule | / | |
| Akumulatora ietilpība | 6.9KVA | |
| Nominālā jauda | 5KW | |
| Nominālais spriegums | 3 fāzes AC 380V | |
| Nominālā strāva | 9.3A | |
| Robota rokas aizsardzības līmenis | IP67 | |
| Elektrisko skapju aizsardzības līmenis | IP53 | |
| Uzstādīšanas metode | Zemējums, Apgriezts otrādi, Stiprinājums sānos | |
| Mašīnas/strāvas kastes svars | 295kg/90kg | |
Ceļojumu klāstsrobotizēta metināšanas sistēma:
Robotizētās metināšanas sistēmas pielietojumi
Grupas roboti ir eksportēti uz Izraēlu, Meksiku, Dienvidkoreju, Malaiziju u.c., kas ir daļa no Apple, HP, Dell, Microsoft, Gree un Haier piegādes sistēmas, veidojot pilnu risinājumu komplektu 3C jomās, sadzīves tehnika, virtuves piederumi, automašīnas un motocikli, kā arī vairāk nekā 200 grupas roboti tagad tiek izmantoti dažādās rūpnīcās.
